Průkaz energetické náročnosti budov

Od 1.ledna 2020 je možné stavět jen budovy s téměř nulovou spotřebou energie. Budovy s téměř nulovou spotřebou energie nemají zadané žádné konkrétní cílové hodnoty, které je třeba splnit. K posouzení slouží abstraktní budova (referenční budova), která má stejnou geometrii jako posuzovaná budova, avšak předem definované vlastnosti, které specifikuje vyhláška 264/2020 Sb. učinná od 1.9.2020.

Navrhované stavby musí mít lepší parametry než referenční budova ve třech konkrétních oblastech:

1. celková dodaná energie za rok
2. neobnovitelná primární energie za rok
3. průměrný součinitel prostupu tepla obálkou budovy

1. Celková dodaná energie za rok

Jedná se o součet všech dílčích dodaných energií do budovy v kWh za rok. Tento ukazatel nám říká o tom jak úsporná je konkrétní stavba.
Pro rodinné domy počítáme pouze s energií potřebnou na vytápění a na ohřev teplé užitkové vody (TÚV).

Celková dodaná energie se počítá následovně: nejdřív spočítáme tepelné ztráty domu přes jeho obalové konstrukce jako střecha, stěny, podlahy, okna a dveře. Tepelné ztráty stavební konstrukcí se vypočítají na základě skladby konkrétní konstrukce (součinitelů prostupu tepla jednotlivými druhy materiálů a jejich tlouštěk) jakož i velikosti a orientace dané konstrukce vůči světovým stranám.

Následně k těmto ztrátám připočteme tepelné zisky od vnitřních zdrojů v domě (lidé, elektronika atd.) jakož i tepelné zisky ze slunečního záření pronikajícího do domu přes okna. Následně započteme ztráty tepla větráním (norma nám předepisuje jaký objem vzduchu v místnosti se musí za hodinu vyměnit - obvykle 30%). Takto vypočítáme potřebné množství energie na vytápění domu za rok.

Potřeba energie na ohřev teplé užitkové vody se vypočítá na základě počtu osob, které budou v stavbě bydlet. Uvažuje se totiž s určitým předepsaným množstvím teplé vody na den na osobu a toto množství se vynásobí počtem osob a dní v roce.

Při tomto výpočtu neuvažujeme s druhem dodávané energie (plyn, elektřina atd.).

2. Neobnovitelná primární energie za rok

Tento ukazatel nám říká o tom, nakolik je ekologická konkrétní stavba vzhledem k druhu energie, který používá.

V zásadě se jedná o celkovou dodanou energii za rok v kWh vynásobenou referenčními hodnotami (faktory) pro konkrétní druhy neobnovitelných energií. Různým typům energie jako zemní plyn, elektřina, kusové dřevo byly přiřazeny různé koeficienty na základě jejich ekologičnosti.

Tyto koeficienty umí velmi výrazně změnit výslednou hodnotu pro stejný rodinný dům vytápěný různými typy energetických zdrojů. Když se podíváme do tabulky níže, která uvádí jednotlivé koeficienty pro konkrétní druhy energie, zjistíme, že z tohoto hlediska je zemní plyn považován za ekologický zdroj energie, přičemž elektřina je na tom nejhůř.

Uveďme si to teď na příkladu. Máme rodinný dům, kterému musíme dodat za rok 6 000 kWh na vytápění a ohřev teplé užitkové vody (celková dodaná enegrie za rok). Dům bude mít plochu 100m2, z toho vyplývá, že celková dodaná energie na m2 za rok bude 6 000 kWh / 100 m2 = 60kWh na m2 za rok. Pokud použijeme energii plynu (například budeme používat plynový kondenzační kotel), pak bude neobnovitelná primární energie pro náš dům 60 kWh / m2 x 1,1 = 66 kWh / m2. Pokud bychom plyn zaměnili za elektřinu (elektrický kotel), dostaneme se na mnohem horší hodnotu neobnovitelné primární energie, t.j. 60 kWh / m2 x 3,0 = 180 kWh / m2. Vidíme, že při použití elektrické energie se dostáváme na řádově vyšší (horší) hodnoty než u plynu.

3. Průměrný součinitel prostupu tepla obálkou budovy U_em,R

Je hodnotou, která charakterizuje tepelně technické vlastnosti všech stavebních konstrukcí budovy tvořících její obálku. Čím je tato hodnota vyšší, tím více tepla uniká přes obálku budovy. Maximální hodnota průměrného součinitele prostupu tepla obálkou budovy je stanovena v normě ČSN 73 0540 - obytné budovy.

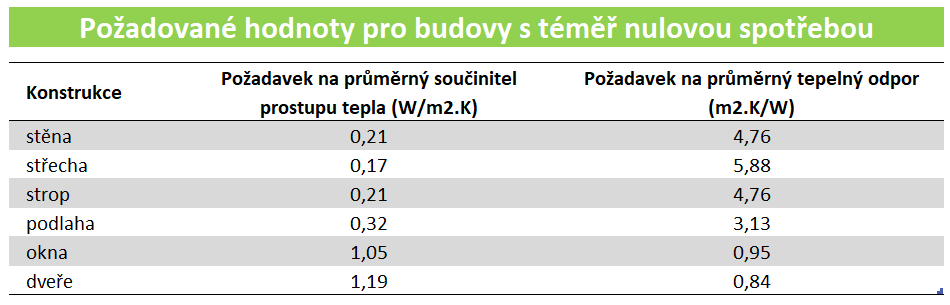

V přehledné tabulce níže uvádíme požadované průměrné hodnoty součinitele prostupu tepla pro jednotlivé konstrukce obálky nově navrhovaného rodinného domu po roce 2020 (budova s téměř nulovou spotŕebou) :

Průkaz energetické náročnosti budovy - PENB

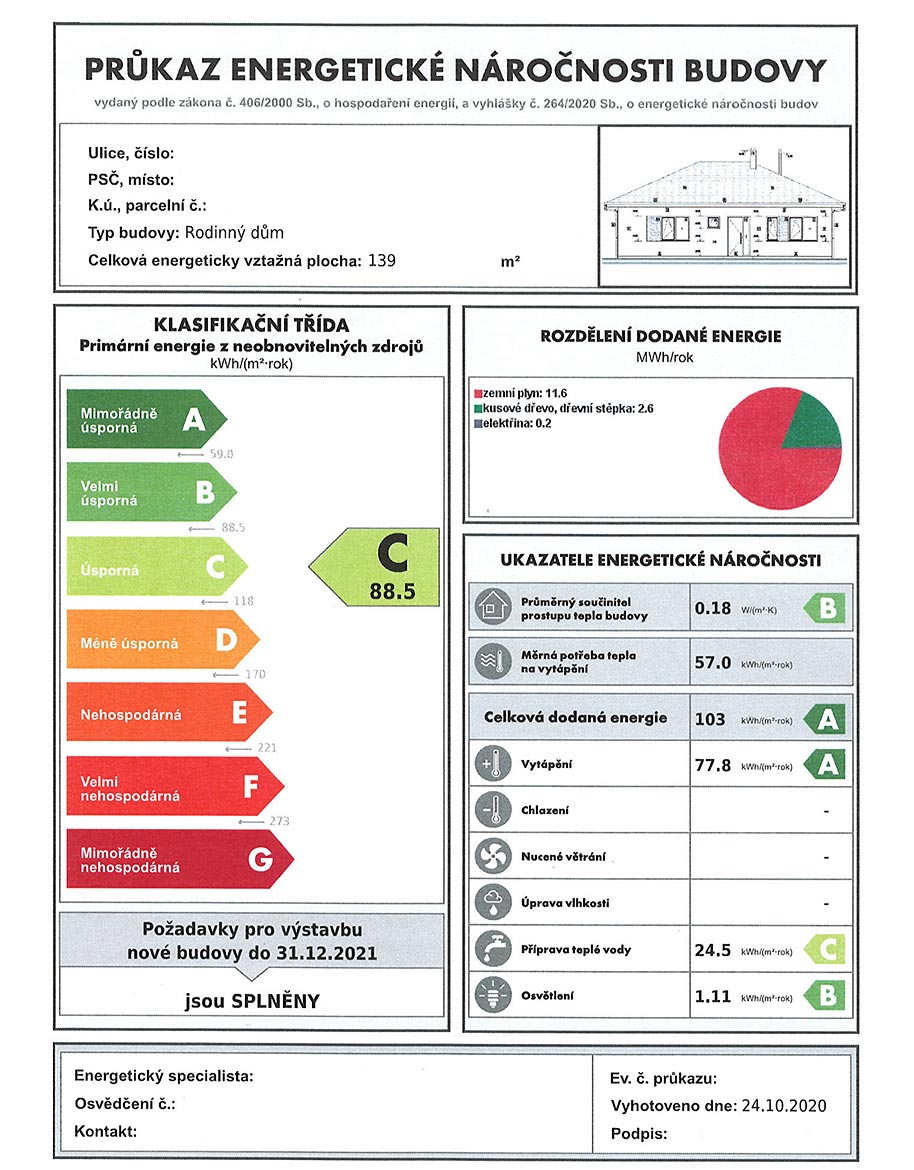

Splnění výše uvedených požadavků se prokazuje v případě novostavby energetickým průkazem budovy (PENB - průkaz energetické náročnosti budovy), který se dokládá spolu s projektem stavby jako příloha k žádosti o vydání stavebního povolení - má standardizovaný vzhled a výpočet, který je podobný v celé evropské unii (viz obrázek níže).

V levé spodní části je zobrazena kategorie primární energie - v tomto případě C. V pravé spodní části jsou vypočítány skutečné hodnoty spotřeby energie - v našem případě na vytápění 77,8 kWh/m2/rok, t.j. při této budově o vytápěné ploše 110m2 roční spotřeba přibližně 77,8x110 = 8 550 kWh/rok z primárního zdroje energie plynu. Níže je uvedena i vypočtená spotřeba energie na přípravu teplé vody 24,5kWh/m2/rok, t.j. 24,5x110 = 2 695 kWh/rok. Tato hodnota je ale velmi závislá na míře jakou užíváte teplou vodu. V uvedeném příkladu takový dům spotřebuje za rok 11 245 kWh energie z plynu, což představuje přibližně 16 000 Kč za rok na ohřev teplé vody i vytápění - v našem příkladu se jedná o přízemní bungalov s užitnou plochou 110m2.

Kompletně zpracované PENB pro námi uváděný příklad naleznete zde - Příklad průkazu energetické náročnosti budovy PENB
